為豐富產品儲備、優化產品結構,逐步填補國內高端精密位移測量領域空白,不斷滿足客戶與市場需求,國測時柵持續推進新品研發,實現了一個又一個的創新突破。近日,國測時柵再推新品——LIN-2000緊湊型增量式直線時柵位移傳感器,產品家族再添“新軍”。
圖1: LIN-2000緊湊型增量式直線時柵位移傳感器產品展示圖

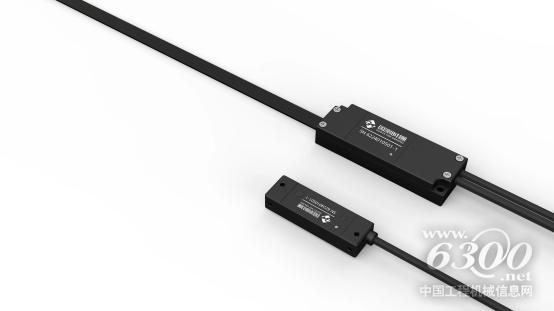

緊湊型直線時柵(型號:LIN-2000)主要由定尺和動尺兩部分組成。其中,定尺控制盒寬度約為28.5 mm,厚度約為14.5 mm,柵尺寬度為10 mm,動尺集成了傳感測頭和信號處理電路,長寬高尺寸參數詳見圖2機械結構,緊湊的結構能滿足絕大部分設備的空間要求。定尺通過底膠貼合固定,動尺通過螺母緊固安裝,配備LED安裝輔助指示燈。
圖2: 緊湊型增量式直線時柵位移傳感器機械結構圖
LIN-2000直線時柵為增量式測量,支持ABZ(Z相信號可選)標準通訊協議。該傳感器精度等級為±10μm,測量分辨率最高為0.5μm。目前,該標準產品量程從150 mm至750 mm可選,同時提供量程小于750mm柵尺的客制化服務。
圖3: 緊湊型增量式直線時柵位移傳感器標準可選測量行程與尺寸對照表

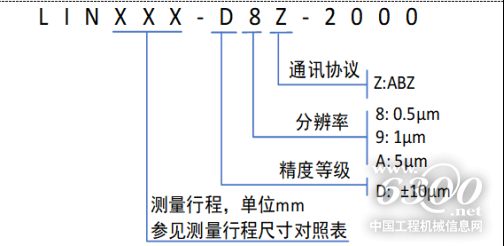

圖4: 緊湊型增量式直線時柵位移傳感器選型參數圖
LIN-2000緊湊型增量式直線時柵位移傳感器具有易清潔、零點可調等特點,適用于手動機床、半自動產線、直線運動平臺、測量顯微鏡等設備。現階段已完成各項測試,歡迎各相關領域企業、廠商致電垂詢17783697979或關注公眾號GCTG-2021,申領試用樣機。
