　　同步帶的失效模式有很多原因,而有時皮帶的失效模式還很難去判定。該產品應用備忘錄的目的就是為了定義、舉例說明并判定通常同步帶的失效模式,以便我們采取適當?shù)念A(yù)防措施和糾正行動。

　　上海未藍工業技術有限公司為您提供工業皮帶產品相關的答疑以及各種應用場景下的皮帶傳動解決方案,歡迎洽談。

　　皮帶的正常磨損和失效

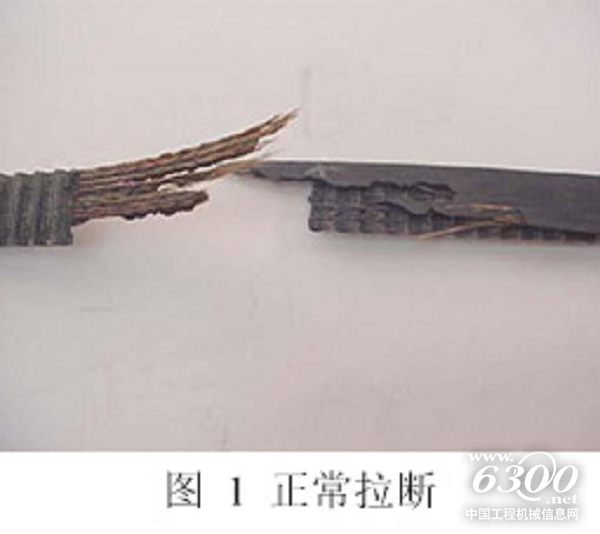

　　在皮帶運轉 2 到 3 年后,當其芯線達到疲勞壽命時,皮帶失效是屬于正常情況。在經過長期運轉后,皮帶由于芯線達到疲勞壽命而失效,這屬于理想的皮帶失效模式。圖 1  是一個參差不齊的45 度角的鋸齒狀斷裂皮帶,這是典型的皮帶芯線達到正常的疲勞壽命造成的。

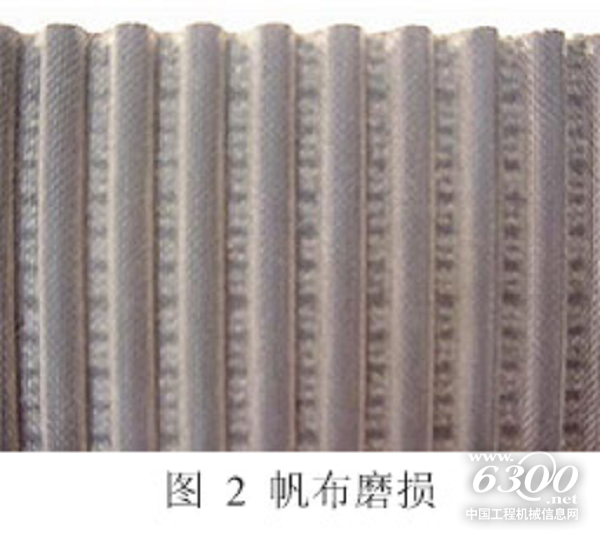

　　同步帶的齒部也同樣會失效,但是這不屬于理想的皮帶失效模式。在長期的運轉下,雖然皮帶能夠保持初始的大小和形狀,但是皮帶齒部會出現磨損。皮帶帆布的外露纖維會使皮帶齒部看起來粗糙毛燥,如圖 2 所示。

　　運行 2 到 3 年后的皮帶不需要再采取任何改善措施。皮帶壽命會由于應用的不同,以及各種客觀因素而有較大變化。影響皮帶壽命的因素包括傳輸功率等級,環境,皮帶安裝張力,帶與輪的匹配,帶輪的質量水平,甚至是如何切割、包裝、運輸和安裝皮帶。

　　皮帶折曲失效

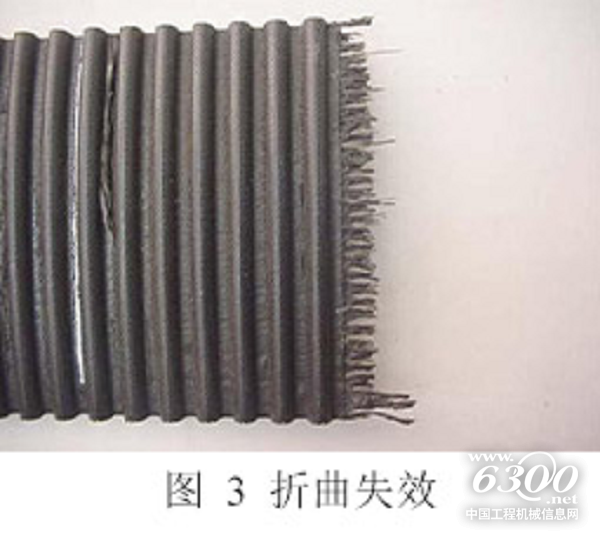

　　皮帶折曲失效模式通常表現為斷裂面芯線成直線排列。如圖 3 所示。

　　當皮帶芯線彎曲到非常小的直徑時,這種失效模式就會發生。急劇的彎曲會使皮帶芯線纖維在巨大的壓力下彎曲和受損,從而使皮帶的拉伸強度下降。皮帶折曲失效是常見的一種失效模式,通常與皮帶操作不當、安裝張緊力過低、帶輪的直徑過小和帶輪里有異物等有關。

　　由于操作不當所引起的皮帶折曲原因有:存放不當、包裝不當和皮帶安裝前和安裝時的操作不當。皮帶在過低張緊力的情況下運行可能會一直跳齒直到達到可接受的張緊力,這種現象叫做自動張緊。

　　自動張緊在皮帶的松邊或皮帶齒部進入從動輪輪槽的地方可清晰地觀察到。當皮帶自動張緊的時候,皮帶齒部會跳出帶輪輪槽直到皮帶緊邊加強的張力迫使皮帶齒部再進入到帶輪輪槽中。皮帶在被迫回到帶輪輪槽時,常常導致皮帶與帶輪接觸點發生劇烈、瞬時的彎曲,這種彎曲會導致皮帶芯線受損。這部分芯線損傷就被稱為折曲。如果緊邊張力不能使皮帶齒部進入帶輪輪槽,則皮帶會產生跳齒,也同樣會產生折曲失效或皮帶齒部損傷。

　　皮帶進入直徑過小的帶輪時,也會導致皮帶芯線受損或折曲失效。帶輪和背部惰輪低于規定的值、皮帶和帶輪間有惰輪甚至用手以較小的銳角彎曲皮帶,都會導致皮帶折曲失效。

　　傳動系統有異物進入也同樣會使皮帶產生折曲,他們會使皮帶與帶輪間形成個尖角,使這一點的皮帶芯線出現折曲。用工具把皮帶強行撬到帶輪上也同樣會使皮帶損壞。在受到異物進入或安裝時使用工具不當(如螺絲刀)對皮帶損傷后,皮帶不會立即失效,但是皮帶總體壽命會下降。

　　沖擊負荷

　　當從動設備要求的間隙性或周期性扭矩負載大于正常水平時,這種沖擊負荷要超過皮帶本身能承受的力,傳動系統中的沖擊負荷就出現了。往往會加劇皮帶的失效。普通的三角帶可以用瞬間打滑來減緩沖擊負荷,但是同步帶必須要傳輸所有的負荷。

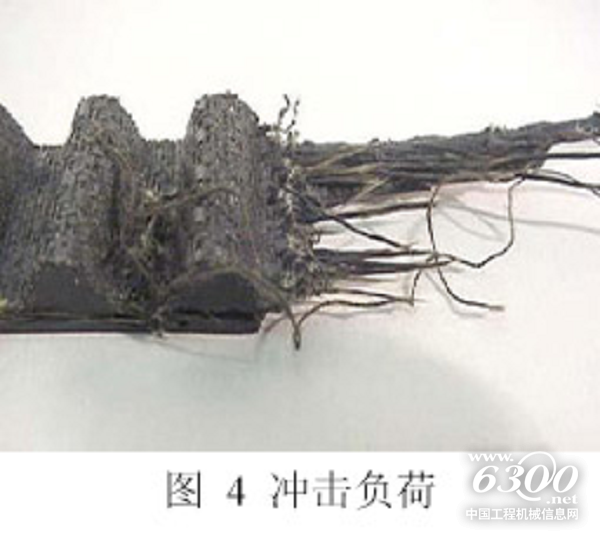

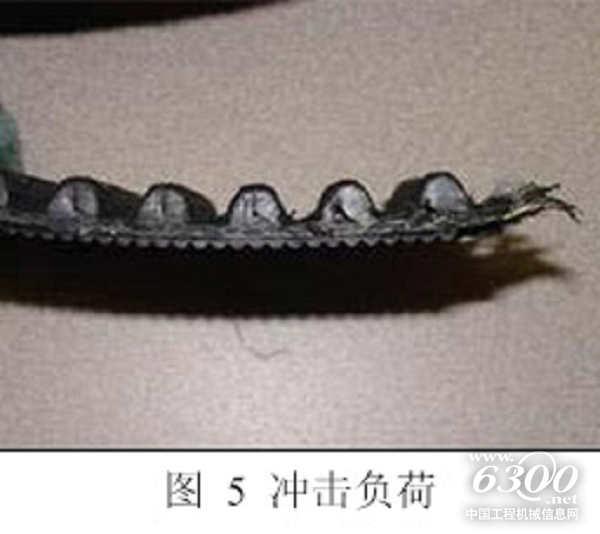

　　劇烈的沖擊負荷可以導致皮帶芯線以粗糙的不平均的形式斷裂,如圖4所示。皮帶齒部在帶輪中經過即時沖擊負荷后可發展成齒根開裂和/或齒部脫落。如果沖擊負荷只發生一次,或在皮帶固定的位置重復循環,皮帶的其余齒部可能看起來還是正常的。圖5說明了齒根開裂如何在齒內進行擴散。在齒根形成的裂縫有時會擴散到齒尖。積聚過多裂縫時齒部就會剪切,就會只剩下齒的一部分。

　　從動設備產生的沖擊負荷可能是傳動系統操作中固有的一部分,或者可能是來自于偶然的,苛刻的情形,比如堵塞。如果傳動系統的沖擊負荷不可避免,皮帶的芯線強度就需要提高,或者用可以間歇打滑的三角帶來代替同步帶驅動。

　　皮帶安裝張力過高

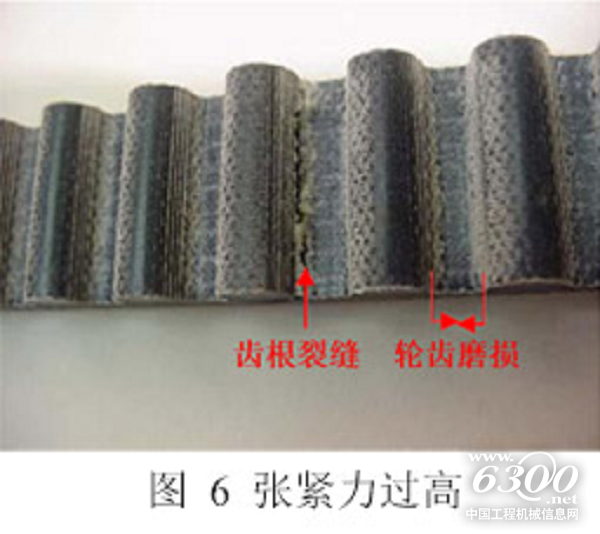

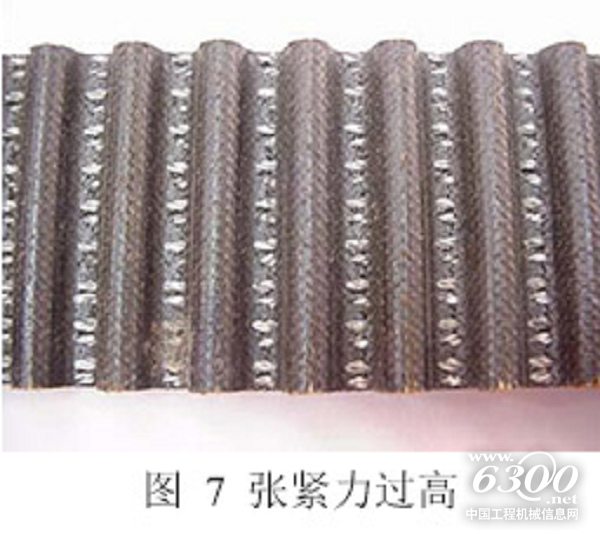

　　同步帶安裝張力過高會導致皮帶齒部剪切或斷裂。很多張力過高的皮帶在皮帶齒面上都清晰地留下了輪齒磨損的痕跡。圖6是皮帶被壓過的表面區域和齒根開裂的例子。齒根開裂通常會通過芯線擴展到其相鄰的開裂處,個別的皮帶齒部會慢慢脫落。圖7是張緊力過高的皮帶在大帶輪上被磨過的痕跡。過高的皮帶表層壓力會導致皮帶大面積區域磨損,導致皮帶芯線暴露在外。為了防止這樣的磨損問題,適當?shù)钠О惭b張力值必須要準確的設定。

　　皮帶安裝張力過低

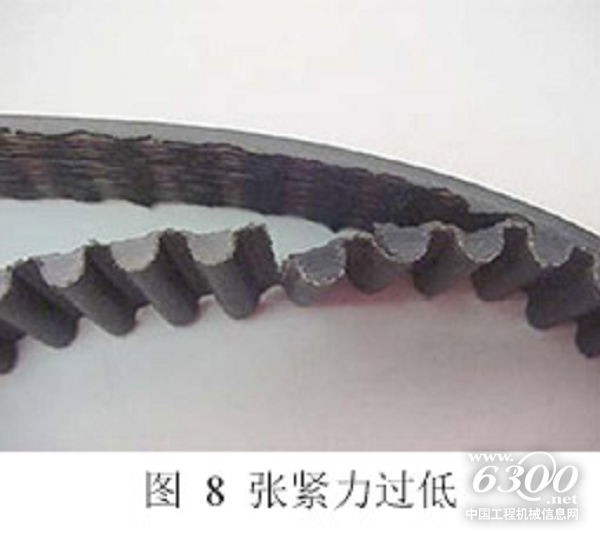

　　中度到高度負荷的傳動系統中安裝張力過低也會導致皮帶過早的失效。通常張力過低導致的皮帶失效模式表現為跳齒。皮帶跳齒是指皮帶的齒爬出其對應的輪槽,并且其根部不再承受負荷。傳動負荷進一步作用于皮帶側面使皮帶齒部彎曲,然后跳動。齒部滾動時可導致橡膠從齒根沿著芯線撕裂。隨著橡膠撕裂的擴散,皮帶齒部開始以條狀脫離皮帶,如圖8所示。由于過多跳齒導致的失效可能看起來好像橡膠與線繩的粘度不夠。然而,由于粘度不足所導致的失效,皮帶中外露芯線通常保持整潔,與滾齒失效模式不同。

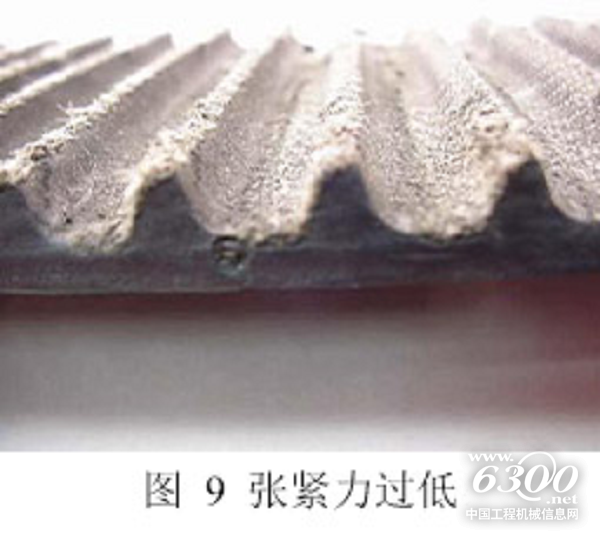

　　當皮帶齒部爬出帶輪輪槽而自動張緊時,在橡膠撕裂和齒部脫落前,皮帶容易產生跳齒。跳齒引起的皮帶芯線損傷往往導致皮帶強度提前失效,損傷情況與折曲失效的芯線斷裂情況類似(整齊斷裂)也同樣類似于沖擊負荷的斷裂(成鋸齒狀并有角度的)。如果皮帶沒有跳齒并且在自張緊時也在繼續運轉,這中情況下經常發生皮帶齒部過度磨損。這種齒部磨損叫做勾形磨損,是由于皮帶齒部與帶輪不匹配,如圖9所示。勾形磨損是由于皮帶的安裝張力不夠和不牢固的傳動系統在低張力的情況下中心距變化所導致的。

　　通常提高皮帶安裝張力可以防止皮帶過早產生跳齒和勾形磨損。如果提高安裝張力后還是不能防止皮帶失效,可能是傳動系統結構不夠牢固,不能防止偏差。為了提高皮帶使用性能,非常有必要提高傳動結構的支撐力。如果提高安裝張力不現實,增加帶輪直徑,可以使皮帶在低張力下傳遞較高負載。合適的安裝張力值可以從蓋茨的設計軟件中獲得,通過設計手冊進行計算或者尋求蓋茨銷售人員的支持。

　　帶輪不平行

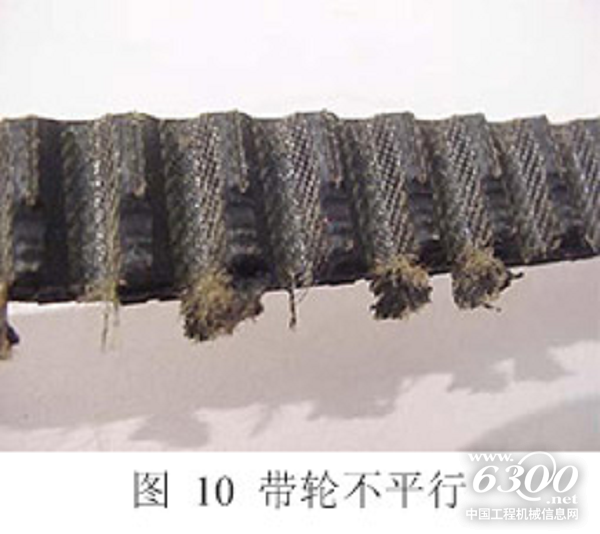

　　皮帶在運行時,帶輪軸成一定角度,或帶輪齒形在加工時存在錐度問題,由于施加在皮帶上的負載不均勻,帶齒之間會出現不均勻的擠壓。皮帶失效經常從齒根開裂處或從承載張力過大的皮帶側面開始撕裂并擴展到整個皮帶寬度,導致皮帶齒部剪切。由于纖拉力比較大,皮帶擠壓嚴重的一側可能也會出現明顯的磨損,并且皮帶有可能爬出或滾到帶輪擋邊之處。圖10顯示了高纖拉力導致了皮帶一邊嚴重的磨損。

　　皮帶運行在不平行有擋邊的帶輪時,如果皮帶被擠壓在兩個相對的擋邊中,會導致皮帶兩側嚴重磨損。在這種情況下,皮帶會從齒根裂縫或從兩側撕裂。這種撕裂會擴展到整個皮帶,導致皮帶齒部剪切。

　　皮帶運行在一個帶輪兩邊都有擋邊和一個帶輪兩邊都沒有擋邊時,如果兩個帶輪不平行,那么皮帶會部分向沒有擋邊的帶輪移動,無擋邊帶輪中這部分皮帶將會承受全部負載并且可能在運行一段時間后產生一個集中磨損區域。圖11就是大部分齒面的集中磨損,其它地方?jīng)]有磨損。在磨損區域下面可能會有根部裂縫。皮帶強度或齒面疲勞都會導致皮帶的過早失效。
